Die Hauptmerkmale für einen guten Panzer sind: Beweglichkeit, Feuerkraft und Panzerung.
Auf dem Schlachtfeld ist der Panzer erfolgreich und überlegen der die o.g. Merkmale in einem Einklang und Harmonie in sich einschliesst.
Es darf bei keinem von den 3-en auf Kosten von anderen die Leistung erhöht werden.
V. Chobitok

• Zielvorrichtung/Zielfernrohr (Anvisierungsgerät TPD-K1)
Eine ausführliche Beschreibung finden Sie auf Stefan Kotsch - Panzer in Detail

TPD-K1 Bilder:

TPD-K1 im T-72   Weitere TPD-K1 Bilder aus WTS
 Lehrpanzer in WTS- Bild 1
 Lehrpanzer in WTS- Bild 2		   TPD-K1 aussen Bild-1   TPD-K1 aussen Bild-2   TPD-K1 aussen Bild-3
TPD-K1 aussen Bild-4   TPD-K1 aussen Bild-5   TPD-K1 aussen Bild-6


• Ladeautomat 6EZ15
Ladeautomat 6EZ15
Antrieb: Elektro-Hydraulisch(Öl).
Vergleich: T-62 (115mm) im Stehen 4-5 Schuss / min.
                   T-64 (115mm) beim Fahren 10 Schuss / min.
                   T-64 (125mm) beim Fahren 8 Schuss / min.

Meine persönliche Anmerkung:
Ich habe oft Grüchte und Äusserungen gehört dass der Ladeautomat des T-64 eigentlich nicht zuverlässig sei, dass die getrennten Granate und Schussladung beim laden in die Kanone verkanten, dass beim Fahren der Ladeautomat des T-64 sich wegen der Vibration festkeilt, usw.
Das alles entspricht in keinerlei Weise der Wahrheit, in meiner ganzen Dienstzeit war ich nicht ein einziges mal mit diesen Problemen konfrontiert und ich habe es auch nie gehört dass es jemandem anderen passiert ist.

Ladeautomat Zeichnung
Ladeautomat Schnitt-Zeichnung

Ladeautomat in Action - Flash Animation


• Triebwerk 5TDF (Jederart-Kraftstoff Motor)

Der 5TDF ist ein 2-takt Turbo-Diesel mit Wasserkühlung, Gegenkolbenmotor. Er hat keinen Zylinderkopf weil die Kolben auf einanderer laufen und 5 Zylinder mit 10 Kolben.

Leistungsstärke: 700ps
Diapason des Drehmomentes in dem normalen Gebrach: 2200 bis 2800 dr/min.
Minimaler Drehmoment: 1000
Gewicht: 1050 kg.
5TDF Bild

Diese Zeichnung erklärt den Aufbauprinzip:

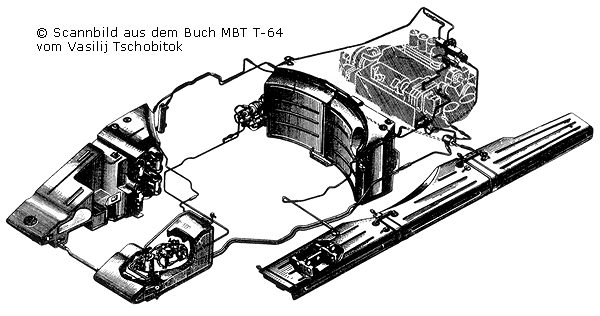

• Tank/Speisung- System

Es kann- Diesel, Benzin und Kerosin getankt werden.
Das Volumen der inneren Tanks ist: 730 l.
Das Volumen der äusseren Tanks ist 540 l.
und das Volumen der zusätzlichen Fässer die hinten nach bedarf angebracht werden können, ist: 370 l.
Zusammen: 1640 l. Kraftstoff.



• Das Getriebe
Es werde zwei mit sieben Gängen, planetare Getriebe mit dem Hydrosteuerungssystem.
gegeben werden 7 Gänge vorwärts und 1 rückwärts.
Gewicht: linke- 693 kg. rechte- 705 kg.

Bilder des Getriebes   Weitere Bilder aus WTS
Getriebe
Getriebe zerlegt		   Getriebe Bild-1  Getriebe Bild-2  Getriebe Bild-3
Getriebe Bild-4  Getriebe Bild-5  Getriebe Bild-6


• Fahrwerk
Die Beschreibung folgt in Kürze
Kettenteile
Fahrwerk- Räder


• Wanne
Die Beschreibung folgt in Kürze
Wanne Zeichnung


Weitere Beschreibungen folgen.


• Technische Daten (noch in Arbeit)
(Hinweiss: Die Technische Daten für die ukrainische Weiterentwicklungen von T-64B die Varianten T-64BM-2 und T-64U sind in der Tabelle auf Grund fehlender Informationen nicht vorhanden.)
Modifikationenvergleich
  T-64
(ob. 432)		 T-64A
(ob. 434)		 T-64AK
(ob. 446)		 T-64A
(ob. 434)		 T-64B
"Sosna"
(ob. 447A)		 T-64B-1
(ob. 437A)		 T-64BK
(ob. 446B)		 T-64A
(ob. 434)		 T-64BV
(ob. 447A)
Jahr 1967 1969 1972 1975 1976 1981 1985
Gewicht in Tonnen 36 38 38 38 39 39 39 38,5 42,4
Besatzung 3 3 3 3 3 3 3 3 3
PS pro Tonne 19,4 18,4 18,4 18,4 17,9 17,9 17,9 18,2 16,5
Km/h
Feld-Asphalt		 45-55 45-50 45-50 45-50 45-50 45-50 45-50 45-50 35-45
Maximale
Geschwindigkeit		 um die 80km/h
Verbrauch
l/100km		 170-200
Marschentfernung
mit maximaler
Betankung 		~ 700 km
Kanone
(Glattrohr)		 115mm
D-68
(2A21)		 125mm
D-81T
(2A26)		 125mm
D-81T
(2A26)		 125mm
D-81TM
(2A46-1)		 125mm
D-81TM
(2A46-2)		 125mm
D-81TM
(2A46-1)		 125mm
D-81TM
(2A46M-1)
Kanonenwinkel max.
nach Oben-Unten
(Turm nach vorne)		 14-6
Ladeautomat
(genaue Bezeichnung)		 Hydroelektrische Mechanik mit konstantem Ladewinkel
Konstr. 6EZ15 EZ-10 EZ-10 EZ-10M 6EZ40 6EZ40 6EZ40 EZ-15 6EZ40
Maximale Winkel,
Aufsteigung /
Seitenneigung		 30/30
Furttiefe in Meter 1.0 1.8
Maximal erlaubte Tiefe
mit Benutzung der
Unterwasserausrüstung		 5 Meter
Länge
mit der Kanone
nach vorne		 8948 9225 9295
Länge
mit der Kanone
nach hinten		 9280 9605
Wannenlänge 6428 6540
Höhe des Panzers,
Grund-Turmdecke		 2154 2170
Spurbeite 2730
Zielfernrohr
Anvisierungsgerät		 Optisch
Periskop
TPD-43B		 Optisch
Periskop
TPD-2-1		 Optisch
Periskop
TPD-2-49
 Kvanten Zfr.
Laserentf. messer
und
Zielverfolgungs-
einrichtung
1G42		 Optisch
Periskop
TPD-2-49		 Kvanten Zfr.
Laserentf. messer
und
Zielverfolgungs-
einrichtung
1G42
Komplex
zur Lenkgeschoss
Steuerung 		- - - - 9K112
"Kobra" 		- 9K112
"Kobra"		 - 9K112
"Kobra"
Sensoren:
Seitenneigung,
Seitenwind		 - - - - ja ja ja - ja

Panzerungstärke in mm.
Turm 90+150+90 150+150+40
Wannenstirn 80+105+20 100+105+20 120+105+40
Wannenseite 80

Munition, Anzahl
Kanone-Granaten 37 37 38 37 36 37 28 37 36
PKT Patronen 2000 2000 1000 2000 1250 2000 1000 2000 1250
NSVT Patronen - - - 300 300 300 - 300 300
AKS-74 Patronen 300 300 150 300 300 300 150 300 300
Handgranaten "F1" 10 12 10
Granatenanzahl
im Karussel		 30 28
